SVG补偿方案

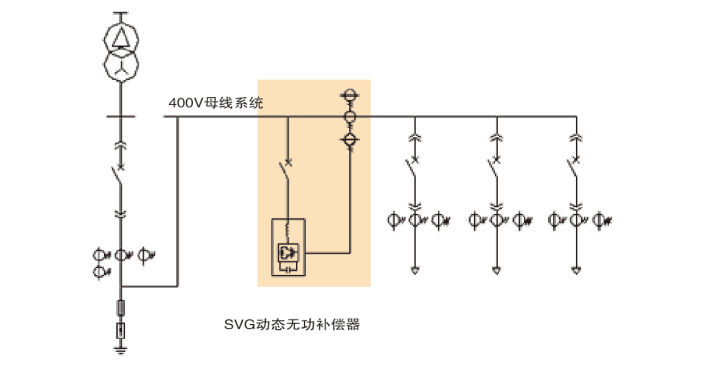

该方案由混合型静止无功发生器SVG实现，可以单个模块独立工作也可以是多个模块组成一个完整的补偿装置。

1、应用场合

适合需要同时进行无功补偿和谐波治理的场合，主要针对一些轧钢、焊接等配电系统中谐波严重、负荷波动较大且功率因数较低的场合。可满足母线集中补偿、重点设备就地补偿等多种补偿场合。适用于对补偿精度要求较高的场合，适用在任何无功补偿及谐波治理的场合。

2、应用效果

由于该方案能够实时动态的进行跟踪补偿，补偿精度高，可以以A为单位进行对系统的谐波和无功进行补偿，无冲击。补偿效率高

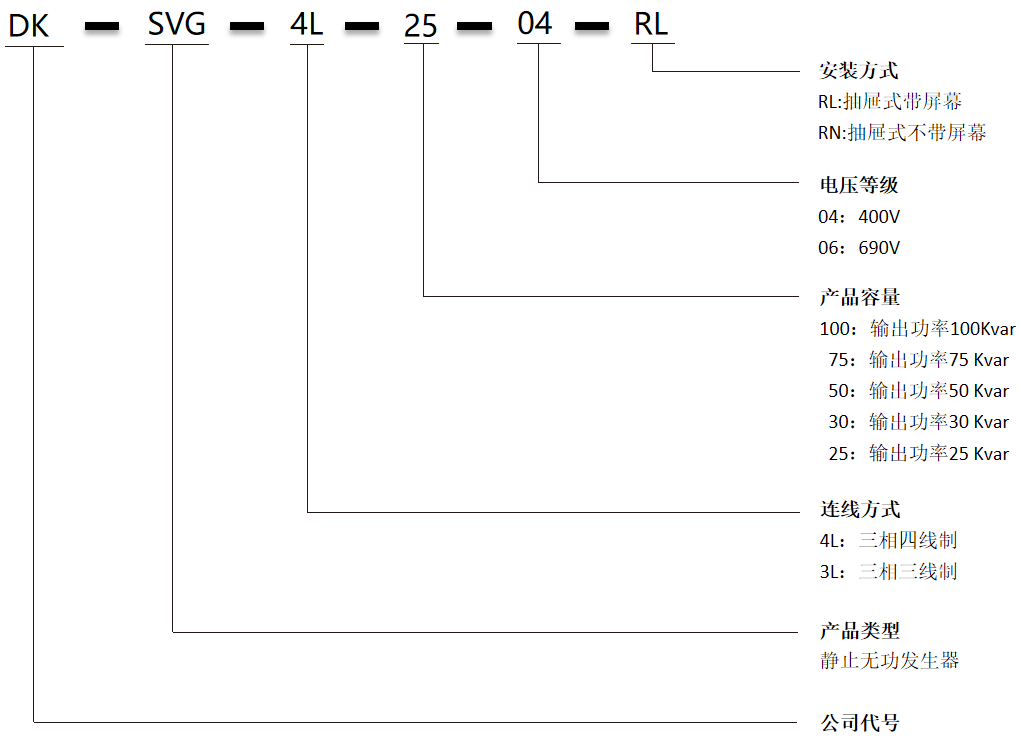

单机补偿容量Kvar	25	30	50	75	100
额定电压	400V（±20%）/690V（±20%）
接线方式	三相三线制 / 三相四线制
整机效率	≥97%，超出容量按最大容量补偿
功率耗损	≤3%额定容量
谐波补偿次数	2-25次谐波，可直接设置选择性消除多种特定次数谐波。谐波补偿容量不小于总容量的50%（增强型SVG)；普通型SVG不带滤波功能。
响应时间	100us/10ms
保护功能	电网过压、欠压、过流、母线过压、过热及限流保护，延迟5us
显示功能	1、各项电压电流值，电流，电压波形显示。2、负载总电流值，SVG输出总电流值显示。3、运行方式设定，故障信息及运行时间查询。
通讯端口	WIFI、RS232、RS485
噪声	<65dB
目标功率因数	-0.99~0.99可调
冷却方式	强制风冷
环境温度	-10℃~+45℃
储存温湿度	-20℃~+60℃  / 最大95%RH（无凝露）
海拔盖度	≤2000m，依据GB/T3859.2，每增加100m容量降低1%
防护等级	IP20（其余防护等级可定制）
机柜尺寸	620*440*221mm（模块），800*800*2200mm（机柜）。
